Triyak ve Diyak Nedir? Aralarındaki Farklar Nelerdir?
Elektronik devrelerde alternatif akımın kontrol edilmesi, motor hızının ayarlanması ve elektrikli ısıtıcıların güç seviyesinin düzenlenmesi için farklı yarı iletken komponentler kullanılır. Triyak ve diyak, özellikle AC güç kontrol devrelerinde birlikte kullanılan iki önemli elektronik bileşendir.
Her iki komponent de alternatif akım devrelerinde kullanılabilse de çalışma prensipleri ve görevleri birbirinden farklıdır. Triyak, yük üzerinden geçen akımı kontrol eden anahtarlama elemanıdır. Diyak ise çoğunlukla triyakın tetiklenmesini sağlayan elemandır.
Bu yazıda triyak ve diyakın ne olduğunu, nasıl çalıştıklarını, aralarındaki farkları ve endüstriyel elektronik sistemlerdeki kullanım alanlarını inceleyeceğiz.
Triyak Nedir?
Triyak, alternatif akım devrelerinde elektrik akımını iki yönde de kontrol edebilen, üç terminalli bir yarı iletken anahtarlama elemanıdır. İngilizce TRIAC adı, alternatif akım için kullanılan üç elektrotlu anahtarlama elemanını ifade eder.

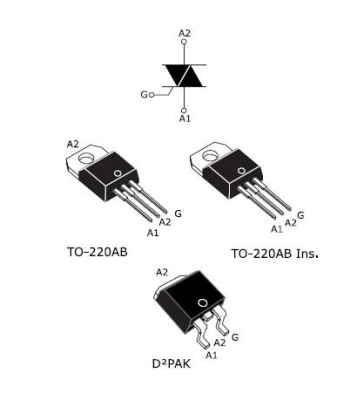

Triyakın üç bağlantısı bulunur:
MT1: Ana terminal 1
MT2: Ana terminal 2
Gate (G): Tetikleme ucu
Gate ucuna uygun bir tetikleme akımı uygulandığında triyak iletime geçebilir ve iki ana terminali arasında akım akışına izin verir. Alternatif akım devrelerinde triyak, akımın her iki yönünde de iletim sağlayabilir.
Standart bir triyak, iletime geçtikten sonra gate sinyali kesilse bile yük akımı tutma akımının üzerinde kaldığı sürece iletimde kalır. AC devrelerde akım her yarım periyodun sonunda sıfıra yaklaştığında triyak kapanabilir. Yeniden iletime geçmesi için tekrar tetiklenmesi gerekebilir.
Triyak Ne İşe Yarar?
Triyakın temel görevi, alternatif akımla çalışan bir yükün enerjisini elektronik olarak açıp kapatmak veya yükün aldığı gücü kontrol etmektir.
Başlıca kullanım amaçları şunlardır:
Alternatif akımla çalışan yüklerin anahtarlanması
Lambaların parlaklığının ayarlanması
Fan ve uygun motorların hız kontrolü
Elektrikli ısıtıcıların güç kontrolü
Bazı elektronik cihazlarda AC güç kontrolü
Katı hâl röleleri ve otomasyon sistemleri
Triyakın kullanılacağı devrede yükün akımı, çalışma gerilimi, sıcaklık, soğutma ihtiyacı ve anahtarlama karakteristikleri dikkate alınmalıdır.
Triyak Nerelerde Kullanılır?
1. Lamba dimmer devrelerinde
Triyak, lambaya uygulanan AC gerilimin her yarım periyodunda belirli bir noktada iletime geçirilerek parlaklığın ayarlanmasını sağlayabilir.
2. Fan ve motor kontrol devrelerinde
Uygun tipteki AC motorların hızını kontrol etmek için triyaklı devreler kullanılabilir. Ancak her motor tipi triyakla hız kontrolüne uygun değildir. Özellikle endüstriyel motorlarda motorun yapısı ve kontrol yöntemi önemlidir.
3. Isıtıcı kontrol sistemlerinde
Elektrikli ısıtıcıların aldığı güç, triyakın AC dalga biçimi üzerindeki iletim zamanlaması değiştirilerek ayarlanabilir.
4. Elektronik güç kontrol kartlarında
Bazı ev aletlerinde, endüstriyel kontrol kartlarında ve AC yük anahtarlama devrelerinde triyak kullanılır. Güç seviyesi ve çalışma koşulları uygun olmadığında triyak yerine farklı yarı iletken anahtarlama çözümleri tercih edilebilir.
Diyak Nedir?
Diyak, İngilizce DIAC adıyla bilinen, iki terminalli ve iki yönde de çalışabilen bir yarı iletken tetikleme elemanıdır.
Triyakın aksine diyakta ayrı bir Gate ucu bulunmaz. Diyak, uçları arasındaki gerilim belirli bir kırılma seviyesine ulaşana kadar büyük ölçüde iletimsiz durumda kalır. Bu gerilim eşiği aşıldığında diyak aniden iletime geçerek akımın akmasına izin verir.
Gerilimin her iki polaritesinde de benzer şekilde çalışabilmesi, diyakı alternatif akım devrelerinde triyak tetiklemek için kullanışlı hâle getirir.
Diyak Ne İşe Yarar?
Diyakın en yaygın görevi, triyakın doğru zamanda tetiklenmesine yardımcı olmaktır.
Özellikle RC zamanlama devrelerinde kondansatör belirli bir gerilime kadar şarj olur. Kondansatör gerilimi diyakın kırılma seviyesine ulaştığında diyak iletime geçer ve triyakın Gate ucuna tetikleme akımı sağlayan kısa bir darbe oluşur.
Bu yöntemle triyakın AC dalgasının pozitif ve negatif yarım periyotlarında daha dengeli tetiklenmesine yardımcı olunabilir.
Diyak Nerelerde Kullanılır?
Triyaklı lamba dimmer devrelerinde
AC motor hız kontrol devrelerinde
Elektrikli ısıtıcı kontrol devrelerinde
Faz açısı kontrol devrelerinde
Bazı zamanlama ve tetikleme devrelerinde
Diyak çoğunlukla tek başına yük akımını kontrol etmek için değil, başka bir yarı iletken anahtarlama elemanını tetiklemek için kullanılır.
Triyak ve Diyak Arasındaki Farklar
Triyak ve diyak arasındaki en önemli fark, devrede üstlendikleri görevdir. Triyak, yük akımını kontrol ederken diyak çoğunlukla tetikleme sinyali oluşturur.
Özellik | Triyak (TRIAC) | Diyak (DIAC) |
Temel görevi | AC yük akımını anahtarlamak veya kontrol etmek | Genellikle triyak için tetikleme darbesi oluşturmak |
Terminal sayısı | 3 | 2 |
Gate ucu | Var | Yok |
İletime geçme yöntemi | Gate ucundan uygun tetikleme akımı uygulanmasıyla | Uçlar arasındaki gerilimin kırılma eşiğine ulaşmasıyla |
Akım yönü | İki yönde iletim sağlayabilir | İki yönde de iletime geçebilir |
Güç kontrolündeki rolü | Yükün aldığı gücü kontrol eder | Triyakın tetiklenme zamanını belirlemeye yardımcı olur |
Yaygın kullanım | AC anahtarlama, dimmer, uygun motor ve ısıtıcı kontrolü | Triyak tetikleme devreleri |
Örnek komponent | BTA16 serisi | DB3 |
Kısaca: Triyak, devreden geçen yük akımını kontrol eden anahtardır. Diyak ise belirli bir gerilim seviyesine ulaşıldığında iletime geçerek çoğunlukla triyakın tetiklenmesini sağlayan komponenttir.
Triyak ve Diyak Birlikte Nasıl Çalışır?
Triyak ve diyakın birlikte kullanıldığı klasik devrelerden biri lamba dimmer devresidir.
Bu devrede direnç ve kondansatörden oluşan bir zamanlama ağı bulunur. AC gerilimin her yarım periyodunda kondansatör şarj olur. Kondansatör gerilimi diyakın kırılma gerilimine ulaştığında diyak iletime geçer.
Diyakın iletime geçmesiyle triyakın Gate ucuna tetikleme akımı ulaşır ve triyak iletime geçer. Triyak, AC akım sıfırdan geçene ve yük akımı tutma akımının altına düşene kadar iletimde kalabilir.
Potansiyometre kullanılarak kondansatörün şarj süresi değiştirildiğinde triyakın tetiklenme zamanı da değişir. Böylece lambaya aktarılan güç ayarlanabilir.
Bu yöntem faz açısı kontrolü olarak adlandırılır. Benzer bir prensip, uygun tasarımlarda bazı fan ve ısıtıcı kontrol devrelerinde de kullanılabilir.
Triyak Arızası Nasıl Anlaşılır?
Triyak arızalandığında kontrol edilen cihazda çeşitli belirtiler görülebilir:
Yükün hiç çalışmaması
Yükün sürekli çalışır durumda kalması
Lambanın parlaklığının ayarlanamaması
Fan veya uygun motorun hız kontrolünün çalışmaması
Triyakın aşırı ısınması
Güç kontrol devresinin kararsız çalışması
Bu belirtiler doğrudan triyak arızasını kanıtlamaz. Gate sürme devresi, dirençler, kondansatörler, diyak ve baskı devre bağlantıları da kontrol edilmelidir.
Diyak Arızası Nasıl Anlaşılır?
Diyak arızası, özellikle triyakın tetiklenmesinin gerektiği devrelerde kendini gösterebilir.
Olası belirtiler şunlardır:
Dimmer devresinin hiç çalışmaması
Lambanın parlaklığının ayarlanamaması
Tetiklemenin düzensiz olması
Pozitif ve negatif yarım periyotlarda dengesiz çalışma
Triyakın beklenen zamanda iletime geçmemesi
Diyakın yanı sıra RC zamanlama devresindeki kondansatör ve dirençler de kontrol edilmelidir. Bu elemanların değer değiştirmesi, tetikleme zamanını etkileyebilir.
Triyak ve Diyak Multimetre ile Test Edilebilir mi?
Multimetre, triyak ve diyak için temel ön kontrol yapılmasına yardımcı olabilir. Ancak yalnızca multimetreyle yapılan ölçüm, her iki komponentin de bütün çalışma koşullarında sağlam olduğunu kesin olarak göstermez.
Triyak Kontrolü
Cihazın enerjisini kesin ve kondansatörlerin güvenli biçimde boşaldığını doğrulayın.
Triyakın MT1, MT2 ve Gate uçlarını teknik veri sayfasından belirleyin.
Multimetrenin direnç veya diyot test modunda ana terminaller arasında belirgin bir kısa devre olup olmadığını kontrol edin.
Gerekirse komponenti devreden ayırarak uygun bir test devresiyle tetikleme ve iletim davranışını inceleyin.
Ana terminaller arasında sürekli çok düşük direnç görülmesi kısa devre arızasına işaret edebilir. Ancak sağlamlık kararı için komponentin türü ve test koşulları dikkate alınmalıdır.
Diyak Kontrolü
Diyakın kırılma gerilimi birçok standart multimetrenin test geriliminden daha yüksektir. Bu nedenle multimetrede açık devre benzeri bir sonuç görülmesi, diyakın kesin olarak arızalı olduğu anlamına gelmez.
Diyakın doğru çalışıp çalışmadığını doğrulamak için teknik özelliklerine uygun, akım sınırlamalı bir test düzeneği gerekebilir. Test sırasında izin verilen gerilim ve akım sınırları aşılmamalıdır.
Güvenlik uyarısı: Triyak ve diyak kullanılan devreler doğrudan şebeke gerilimiyle çalışabilir. Enerjili devrede ölçüm yapmak ciddi elektrik çarpması riski taşır. Test işlemleri uygun izolasyon, ölçüm ekipmanı ve teknik bilgiyle gerçekleştirilmelidir.
Endüstriyel Elektronik Kart Tamirinde Triyak ve Diyakın Önemi
Triyak ve diyak, AC yük kontrolü yapan elektronik kartlarda arıza tespiti sırasında incelenebilecek komponentlerdir. Triyakın kısa devre olması yükün sürekli çalışmasına, açık devre olması ise yükün devreye girmemesine neden olabilir. Diyakın arızalanması da triyakın doğru zamanda tetiklenmesini engelleyebilir.
Ancak benzer belirtiler başka devre elemanlarından da kaynaklanabilir. Bu nedenle doğru arıza tespiti için komponent ölçümleri, tetikleme devresi ve yük bağlantıları birlikte değerlendirilmelidir.
Bytim Elektronik, endüstriyel elektronik kart tamiri kapsamında güç kaynakları, kontrol kartları, sürücü kartları ve çeşitli endüstriyel elektronik ekipmanlarda arıza tespit ve onarım çalışmaları gerçekleştirmektedir.
Elektronik kartınızda güç kontrolü, anahtarlama veya tetikleme problemi bulunuyorsa teknik inceleme için bizimle iletişime geçebilirsiniz.
Sık Sorulan Sorular
Triyak ile diyak aynı şey midir?
Hayır. Triyak, alternatif akım yüklerini kontrol eden üç terminalli bir anahtarlama elemanıdır. Diyak ise iki terminallidir ve çoğunlukla triyakın tetiklenmesine yardımcı olur.
Diyak olmadan triyak çalışır mı?
Evet. Triyak, uygun bir Gate tetikleme devresiyle diyak kullanılmadan da çalıştırılabilir. Diyak, özellikle bazı faz açısı kontrol devrelerinde daha dengeli ve belirli bir eşikte tetikleme sağlamak için kullanılır.
Triyak DC devrelerde kullanılabilir mi?
Triyaklar esas olarak AC anahtarlama için tasarlanmıştır. DC devrede iletime geçtikten sonra akım sıfıra düşmediği sürece kapanmayabileceğinden, DC uygulamalarında genellikle uygun MOSFET, IGBT veya başka anahtarlama çözümleri tercih edilir.
Diyak neden triyakın Gate ucuna bağlanır?
Diyak, kondansatör gerilimi belirli bir eşiğe ulaştığında aniden iletime geçerek Gate devresine tetikleme akımı sağlayabilir. Bu yöntem, AC dalgasının her iki yarım periyodunda daha dengeli tetiklemeye yardımcı olur.
Triyak arızalandığında sigorta atar mı?
Triyak kısa devre olduğunda yükün sürekli enerjilenmesine veya devrede aşırı akım oluşmasına neden olabilir. Ancak sigortanın atması; yük, kablolama veya başka güç devresi komponentlerindeki arızalardan da kaynaklanabilir.
