Pasif ve Aktif Devre Elemanları Nedir? Aralarındaki Farklar Nelerdir?

Elektronik devreler, farklı görevleri yerine getiren çok sayıda komponentten oluşur. Dirençler, kondansatörler, bobinler, diyotlar, transistörler ve entegre devreler bu komponentlerin en yaygın örnekleri arasındadır.

Elektronik bileşenler, çalışma prensiplerine ve devrede üstlendikleri görevlere göre farklı şekillerde sınıflandırılır. Bu sınıflandırmalardan biri pasif devre elemanları ve aktif devre elemanları ayrımıdır.

Pasif devre elemanları, devredeki akım ve gerilimi belirli özelliklere göre sınırlar, depolar veya aktarır. Aktif devre elemanları ise uygun çalışma koşullarında elektrik sinyallerini kontrol edebilir, anahtarlayabilir veya yükseltebilir.

Bu iki grup arasındaki farkları bilmek; elektronik devrelerin çalışma prensibini anlamak, komponent seçimi yapmak ve endüstriyel elektronik kartlarda arıza tespiti gerçekleştirmek açısından önemlidir.

Pasif Devre Elemanları Nedir?

Pasif devre elemanları, genel olarak elektrik enerjisini kendi başlarına yükseltme amacıyla kullanmayan; enerjiyi tüketen, depolayan veya devre içinde aktaran komponentlerdir.

Direnç, kondansatör ve bobin, temel pasif devre elemanlarının en bilinen örnekleridir. Transformatörler de yaygın sınıflandırmada pasif elemanlar arasında değerlendirilir.

Pasif elemanlar, harici bir kontrol sinyaliyle aktif elektronik anahtarlama yapmadan da devrenin çalışma karakteristiğini belirleyebilir.

1. Direnç (Resistor)

Direnç, elektrik akımını sınırlandırmak ve devre içerisindeki gerilim dağılımını düzenlemek amacıyla kullanılır.

Başlıca görevleri şunlardır:

• Akımı sınırlandırmak

• Gerilim bölücü devreler oluşturmak

• Transistörlerin çalışma noktalarını belirlemek

• Kondansatörlerle birlikte zamanlama devreleri oluşturmak

• Ölçüm ve geri besleme devrelerinde gerilim algılamak

Dirençler güç kaynaklarında, kontrol kartlarında, sensör devrelerinde ve endüstriyel otomasyon ekipmanlarında yaygın olarak kullanılır.

Örnek: Bir LED'in üzerinden geçen akımı sınırlandırmak için seri direnç kullanılabilir.

2. Kondansatör (Kapasitör)

Kondansatör, elektrik enerjisini elektrik alanında depolayan bir devre elemanıdır.

Başlıca kullanım alanları şunlardır:

• Besleme gerilimindeki dalgalanmaları azaltmak

• Güç kaynaklarında filtreleme yapmak

• Sinyalleri AC ve DC bileşenlerine göre ayırmak

• Zamanlama ve osilatör devrelerinde görev almak

• Motorlarda uygun tasarımlarda faz kayması oluşturmak

Kondansatörler güç kaynaklarında, motor devrelerinde, haberleşme kartlarında ve endüstriyel elektronik sistemlerde sıkça kullanılır.

3. Bobin (Endüktör)

Bobin, üzerinden geçen akım değiştiğinde manyetik alan oluşturan ve enerjiyi bu alanda depolayabilen pasif devre elemanıdır.

Başlıca kullanım alanları:

• Güç kaynaklarında enerji aktarımı ve filtreleme

• Elektromanyetik parazitlerin azaltılması

• DC-DC dönüştürücüler

• Anahtarlamalı güç kaynakları

• Filtre ve rezonans devreleri

Bobinler, özellikle güç elektroniği ve elektromanyetik uyumluluk uygulamalarında önemli rol oynar.

4. Transformatör (Trafo)

Transformatör, elektromanyetik indüksiyon yoluyla elektrik enerjisini bir sargıdan diğerine aktarır. Uygun tasarımlarda gerilimi yükseltebilir veya düşürebilir; ayrıca elektriksel izolasyon sağlayabilir.

Kullanım alanları arasında güç kaynakları, ölçüm sistemleri, kontrol devreleri ve enerji dağıtım sistemleri bulunur.

Transformatörler, klasik devre sınıflandırmasında pasif elemanlar arasında yer alır.

5. Termistörler (NTC ve PTC)

NTC ve PTC, sıcaklık değişimine bağlı olarak dirençleri değişen komponentlerdir.

• NTC: Sıcaklık arttığında direnci genellikle azalır.

• PTC: Sıcaklık arttığında direnci artar.

NTC'ler sıcaklık ölçümünde ve uygun özellikte olduklarında ilk çalışma akımını sınırlamada kullanılabilir. PTC'ler sıcaklık algılama ve belirli türlerde aşırı akım sınırlama amacıyla kullanılabilir.

6. Varistör

Varistör, özellikle ani aşırı gerilim darbelerini sınırlandırmak için kullanılan gerilime duyarlı bir komponenttir.

Normal çalışma koşullarında yüksek direnç gösterir. Gerilim belirli bir seviyenin üzerine çıktığında iletkenliği artar ve gerilim darbesinin etkisini sınırlandırmaya yardımcı olur.

Güç kaynakları, otomasyon kartları ve şebeke bağlantılı elektronik cihazlarda kullanılabilir.

7. Diyot

Diyot, elektrik akımını belirli bir yönde iletmek üzere tasarlanmış yarı iletken bir elemandır.

Ancak pasif ve aktif eleman sınıflandırmasında diyotun yeri, kullanılan tanıma göre değişebilir. Temel elektronik eğitimlerinde bazen yarı iletken aktif elemanlar arasında, bazen de yükseltme yapmayan elemanlar grubunda ele alınır.

Diyotlar doğrultma, ters gerilim koruması, sinyal işleme ve gerilim sınırlama gibi görevlerde kullanılır.

Aktif Devre Elemanları Nedir?

Aktif devre elemanları, uygun bir besleme ve çalışma koşulu altında elektrik sinyallerini kontrol edebilen, anahtarlayabilen veya yükseltebilen komponentlerdir.

Birçok aktif eleman, sinyal yükseltmek için harici bir enerji kaynağına ihtiyaç duyar. Örneğin transistör, küçük bir giriş sinyalini kullanarak daha büyük bir akımı kontrol edebilir.

Aktif devre elemanlarının en önemli özelliklerinden biri, uygun devre tasarımıyla elektronik kontrol ve sinyal işleme yapılmasını sağlamalarıdır.

1. Transistör

Transistörler, elektronik devrelerde anahtarlama ve sinyal yükseltme amacıyla kullanılan yarı iletken komponentlerdir.

Başlıca transistör türleri şunlardır:

• BJT: Akım kontrollü bir transistör türüdür.

• MOSFET: Gerilim kontrollü bir transistör türüdür.

• IGBT: Özellikle güç elektroniğinde kullanılan, MOS kapısı ile kontrol edilen bir yarı iletken elemandır.

Transistörler güç kaynaklarında, motor sürücülerinde, frekans konvertörlerinde, ses yükselteçlerinde ve dijital elektronik devrelerde kullanılır.

Örneğin bir MOSFET, anahtarlamalı güç kaynağında yüksek frekansta açılıp kapanarak enerji aktarımını kontrol edebilir.

2. Entegre Devre (IC)

Entegre devreler, çok sayıda elektronik bileşeni tek bir yarı iletken yapı içerisinde bir araya getirir.

Entegre devreler farklı görevler üstlenebilir:

• İşlem ve kontrol

• Sinyal yükseltme

• Gerilim düzenleme

• Haberleşme

• Zamanlama

• Motor kontrolü

• Güç yönetimi

Mikrodenetleyiciler, işlemciler, operasyonel yükselteçler ve PWM kontrol entegreleri bu gruba örnektir.

Ancak her entegre devre yalnızca aktif elemanlardan oluşmaz; entegrelerin içinde direnç, kondansatör ve diğer pasif yapılar da bulunabilir. Entegre devre, tek bir aktif komponentle aynı şey değildir; birçok devre elemanını bir araya getiren bir yapıdır.

3. İşlemsel Yükselteç (Op-Amp)

İşlemsel yükselteçler, girişlerindeki gerilim farkını uygun devre koşullarında yükseltmek için kullanılır.

Başlıca kullanım alanları:

• Sensör sinyallerinin yükseltilmesi

• Ölçüm devreleri

• Filtreler

• Analog sinyal işleme

• Kontrol ve geri besleme devreleri

Endüstriyel ölçüm kartlarında küçük seviyeli sensör sinyallerinin işlenmesinde görev alabilirler.

4. Mikrodenetleyici ve Mikroişlemci

Mikrodenetleyici ve mikroişlemciler, elektronik sistemlerde veri işleme ve kontrol görevlerini yerine getirir.

Mikrodenetleyiciler çoğunlukla işlemci çekirdeğini, belleği ve çevre birimlerini tek bir entegrede birleştirir. Mikroişlemciler ise sistem tasarımına bağlı olarak harici bellek ve başka bileşenlerle birlikte kullanılabilir.

Kullanım alanları şunlardır:

• PLC ve otomasyon sistemleri

• Endüstriyel kontrol kartları

• Ölçüm ve enerji analizörleri

• Haberleşme cihazları

• Motor kontrol sistemleri

• Gömülü bilgisayarlar

5. SCR ve Triyak

SCR ve triyak, güç elektroniğinde kullanılan kontrollü yarı iletken anahtarlama elemanlarıdır.

SCR, çoğunlukla tek yönde akım kontrolü için kullanılır. Triyak ise alternatif akım uygulamalarında iki yönde akım iletebilen bir anahtarlama elemanıdır.

Bu komponentler doğrultucularda, kontrollü güç devrelerinde, AC yük anahtarlamada ve uygun motor kontrol uygulamalarında kullanılabilir.

6. IGBT

IGBT, yüksek gerilim ve akım seviyelerinde güç kontrolü gereken uygulamalarda kullanılan bir yarı iletken anahtarlama elemanıdır.

Özellikle şu sistemlerde karşımıza çıkar:

• Frekans konvertörleri

• Servo sürücüler

• Endüstriyel invertörler

• Kaynak makineleri

• Kesintisiz güç kaynakları (UPS)

• Güç dönüştürücü sistemleri

IGBT, kontrol sinyaliyle büyük güçlerin anahtarlanmasını sağlar. Ancak doğru çalışması için uygun sürücü devresi, koruma mekanizmaları ve soğutma gerekir.

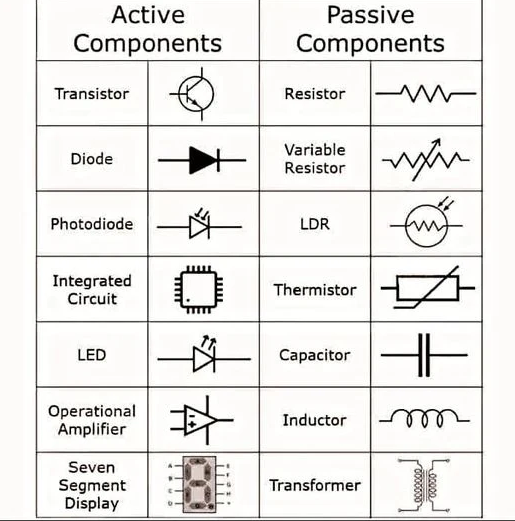

Pasif ve Aktif Devre Elemanları Arasındaki Farklar

Pasif ve aktif elemanların temel farkı, devredeki enerji ve sinyal üzerindeki etkileridir. Pasif elemanlar enerji tüketebilir, depolayabilir veya aktarabilir. Aktif elemanlar ise uygun koşullarda sinyali kontrol edebilir, anahtarlayabilir veya yükseltebilir.

Özellik	Pasif devre elemanları	Aktif devre elemanları
Temel görev	Akımı sınırlama, enerji depolama, filtreleme veya enerji aktarımı	Sinyal kontrolü, anahtarlama ve yükseltme
Harici besleme	Temel pasif işlevleri için ayrı kontrol beslemesi gerekmez	Birçok uygulamada besleme veya kontrol sinyali gerekir
Sinyal yükseltme	Kendi başına güç kazancı sağlayamaz	Uygun devrede sinyal veya güç kazancı sağlayabilir
Örnekler	Direnç, kondansatör, bobin, transformatör	Transistör, MOSFET, IGBT, op-amp
Enerji davranışı	Enerjiyi tüketebilir, depolayabilir veya aktarabilir	Harici enerjiyi kullanarak sinyali kontrol edebilir
Yaygın kullanım	Filtreleme, akım sınırlama, zamanlama, enerji aktarımı	Kontrol, anahtarlama, yükseltme ve veri işleme

Önemli not: Diyot, LED, Zener diyot ve bazı diğer yarı iletken elemanların pasif/aktif sınıflandırması kaynaklara ve kullanılan tanıma göre değişebilir. Bu nedenle komponentleri yalnızca bu iki etikete göre değerlendirmek yerine, devredeki görevlerini ve çalışma prensiplerini anlamak daha doğrudur.

Pasif ve Aktif Elemanlar Nerelerde Birlikte Kullanılır?

Gerçek elektronik devrelerin büyük bölümünde pasif ve aktif elemanlar birlikte çalışır. Tek başına bir transistör veya direnç, çoğu zaman bütün bir elektronik sistemin görevini yerine getiremez.

Güç Kaynaklarında

Dirençler, kondansatörler, bobinler ve transformatörler enerji aktarımı, filtreleme ve gerilim düzenleme işlevlerinde kullanılır. MOSFET veya IGBT gibi aktif elemanlar ise enerji aktarımını anahtarlayabilir.

Endüstriyel Kontrol Kartlarında

Dirençler ve kondansatörler sinyal seviyelerini düzenlerken mikrodenetleyici, işlemci veya özel kontrol entegreleri giriş sinyallerini değerlendirir ve çıkışları kontrol eder.

Frekans Konvertörlerinde

IGBT veya MOSFET'ler motoru besleyen gücü anahtarlarken dirençler, kondansatörler, bobinler ve diğer pasif elemanlar sürme, filtreleme, ölçüm ve koruma devrelerinde görev alır.

Ölçüm ve Enerji Analizörlerinde

Dirençler ve diğer pasif elemanlar ölçüm sinyallerinin ölçeklendirilmesinde ve filtrelenmesinde kullanılır. Aktif entegreler bu sinyalleri işler ve ölçüm sonuçlarının hesaplanmasına yardımcı olur.

Haberleşme Sistemlerinde

Direnç, kondansatör, bobin ve transformatörler sinyal eşleştirme ve filtreleme görevlerinde kullanılabilir. Transistörler ve entegre devreler ise sinyal yükseltme, veri işleme ve haberleşme işlevlerini yerine getirebilir.

Endüstriyel Elektronik Kart Tamirinde Aktif ve Pasif Elemanların Önemi

Elektronik kart arızalarında hem aktif hem de pasif elemanlar kontrol edilmelidir. Bir kartın çalışmaması her zaman işlemci veya entegre arızası anlamına gelmez. Bazen küçük bir direnç, kondansatör, bobin veya koruma komponentindeki arıza, sistemin tamamen devre dışı kalmasına neden olabilir.

Örneğin:

• Güç kaynağı çalışmıyorsa: Sigorta, doğrultma devresi, MOSFET, PWM kontrol entegresi ve geri besleme elemanları incelenebilir.

• Motor sürücüsü hata veriyorsa: IGBT veya MOSFET'lerin yanı sıra gate sürücüleri, akım algılama dirençleri ve besleme devreleri kontrol edilebilir.

• Ölçüm değeri yanlışsa: Ölçüm dirençleri, filtre kondansatörleri, referans gerilimi ve analog sinyal işleme devresi incelenebilir.

• Kontrol kartı açılmıyorsa: Besleme hattı, kısa devre ihtimali, regülatörler ve kontrol entegresi birlikte değerlendirilmelidir.

Doğru arıza tespiti, yalnızca arızalı komponenti değiştirmekten ibaret değildir. Komponentin devredeki görevinin anlaşılması, ölçümlerin doğru yapılması ve arızanın temel nedeninin belirlenmesi gerekir.

Bytim Elektronik, endüstriyel elektronik kart tamiri kapsamında güç kaynakları, otomasyon kartları, frekans konvertörleri, servo sürücüler ve çeşitli endüstriyel elektronik cihazlarda arıza tespit ve onarım çalışmaları gerçekleştirmektedir.

Elektronik kartınızda arıza meydana geldiyse teknik inceleme ve onarım için bizimle iletişime geçebilirsiniz.

Sık Sorulan Sorular

Pasif devre elemanları nelerdir?

Direnç, kondansatör, bobin ve transformatör temel pasif devre elemanlarına örnektir. NTC, PTC ve varistör gibi özel komponentler de pasif elemanlar arasında sınıflandırılabilir.

Aktif devre elemanları nelerdir?

Transistör, MOSFET, IGBT, SCR, triyak ve birçok entegre devre aktif elemanlara örnektir. Bu komponentler uygun çalışma koşullarında sinyal kontrolü, anahtarlama veya yükseltme yapabilir.

Direnç aktif mi pasif mi?

Direnç, temel elektronik sınıflandırmasında pasif devre elemanıdır. Elektrik enerjisini ısıya dönüştürür ve akımı sınırlandırmak için kullanılır.

Transistör aktif devre elemanı mıdır?

Evet. Transistör, uygun devre koşullarında sinyal yükseltme veya elektronik anahtarlama yapabildiği için aktif devre elemanı olarak sınıflandırılır.

Diyot aktif mi pasif mi?

Bu sorunun yanıtı kullanılan sınıflandırmaya bağlıdır. Diyot, yarı iletken bir elemandır ve akımı belirli bir yönde iletme gibi doğrusal olmayan davranışlar gösterir. Bazı kaynaklarda aktif yarı iletken elemanlar arasında, bazılarında ise yükseltme yapmayan elemanlar grubunda ele alınır.

Aktif ve pasif elemanlar birlikte kullanılabilir mi?

Evet. Elektronik devrelerin çoğunda aktif ve pasif elemanlar birlikte çalışır. Örneğin bir güç kaynağında MOSFET anahtarlama yaparken direnç, kondansatör ve bobinler akım sınırlama, enerji depolama ve filtreleme görevlerini yerine getirir.
