SMPS Güç Kaynağı Nedir? Çalışma Prensibi, Çeşitleri ve Arızaları

SMPS (Switch Mode Power Supply), Türkçede anahtarlamalı güç kaynağı olarak bilinen ve elektrik enerjisini bir gerilim seviyesinden başka bir gerilim seviyesine dönüştürmek için kullanılan elektronik güç kaynağıdır. Bilgisayar güç kaynaklarından endüstriyel otomasyon cihazlarına, haberleşme ekipmanlarından ölçüm cihazlarına kadar birçok elektronik sistemde SMPS güç kaynakları kullanılır.

Elektronik cihazların kararlı ve güvenilir şekilde çalışabilmesi için ihtiyaç duydukları doğru akım geriliminin uygun seviyede ve düşük dalgalanmayla sağlanması gerekir. SMPS güç kaynağı, yüksek frekansta anahtarlama yapan elektronik bileşenler ve kontrol devreleri sayesinde bu dönüşümü gerçekleştirir.

Endüstriyel elektronik sistemlerde SMPS arızaları; cihazın hiç açılmaması, çıkış geriliminin oluşmaması, gerilim dalgalanması veya yük altında kapanma gibi sorunlara neden olabilir. Bu nedenle SMPS güç kaynağı tamiri ve arıza tespiti, endüstriyel elektronik kart tamiri süreçlerinin önemli bir bölümünü oluşturur.

Bu yazıda SMPS güç kaynağının ne olduğunu, nasıl çalıştığını, hangi bileşenlerden oluştuğunu, çeşitlerini ve sık karşılaşılan arızalarını ayrıntılı şekilde ele alıyoruz.

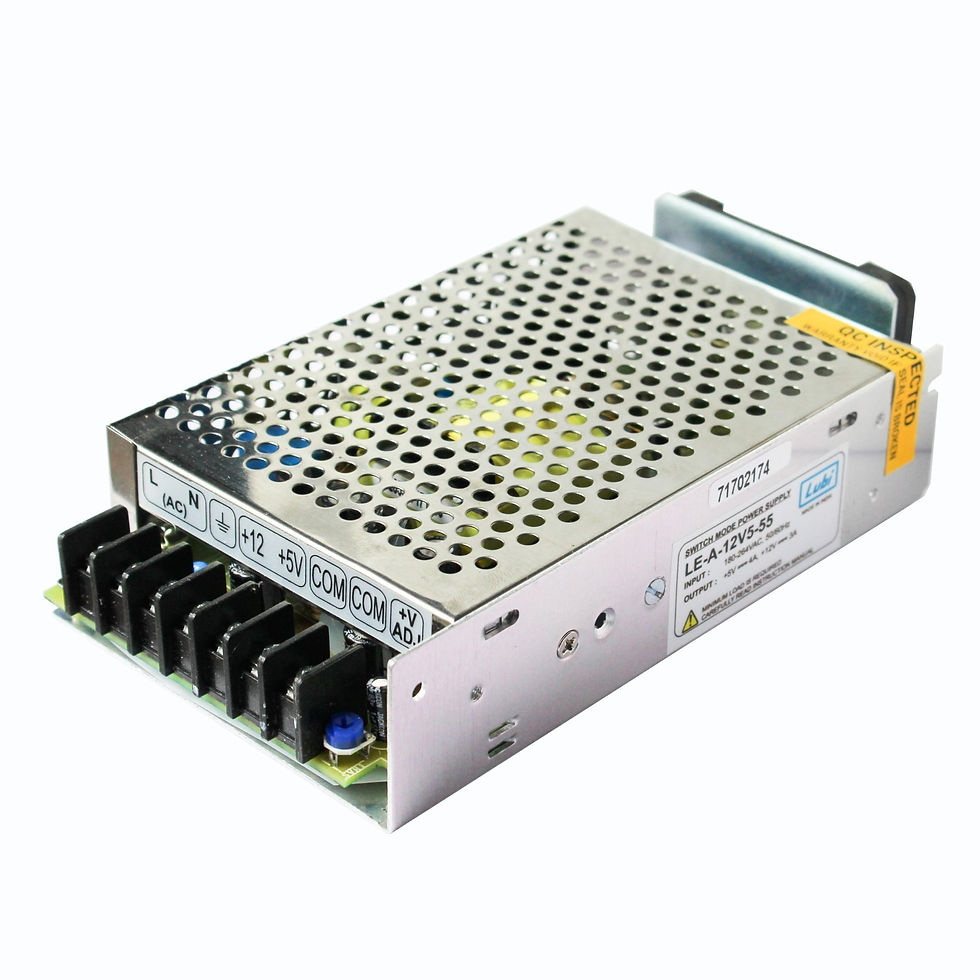

SMPS Güç Kaynağı Nedir?

SMPS, elektrik enerjisini anahtarlama yöntemiyle dönüştüren bir güç kaynağıdır. Geleneksel doğrusal güç kaynaklarından farklı olarak enerjiyi kontrol etmek için transistör, MOSFET veya benzeri yarı iletkenleri yüksek frekansta açıp kapatır.

Anahtarlamalı güç kaynağı, girişteki elektrik enerjisini uygun devre aşamalarından geçirerek cihazın ihtiyaç duyduğu çıkış gerilimini üretir. Tasarıma bağlı olarak tek bir çıkış gerilimi veya birden fazla farklı çıkış gerilimi sağlayabilir.

Örneğin bir endüstriyel kontrol sisteminde 230 V AC şebeke gerilimi, SMPS güç kaynağı aracılığıyla 24 V DC gerilime dönüştürülebilir. Bu 24 V DC gerilim; PLC, sensörler, röleler ve diğer kontrol bileşenlerinin beslenmesinde kullanılabilir.

SMPS güç kaynaklarının başlıca avantajları şunlardır:

• Yüksek enerji verimliliği

• Kompakt tasarım

• Farklı giriş ve çıkış gerilimlerine uyarlanabilme

• Uygun tasarımda geniş giriş gerilimi aralığı

• Birden fazla çıkış gerilimi sağlayabilme

• Güç ve boyut açısından esnek tasarım seçenekleri

Ancak SMPS güç kaynakları, yüksek frekanslı anahtarlama ve geri besleme kontrolü nedeniyle doğrusal güç kaynaklarına göre daha karmaşık devrelere sahiptir. Bu nedenle SMPS güç kaynağı arızalarının tespitinde sistematik ölçüm ve devre analizi önemlidir.

SMPS Güç Kaynağı Nasıl Çalışır?

SMPS güç kaynağının çalışma prensibi, elektrik enerjisinin anahtarlama yoluyla kontrol edilmesine dayanır. Şebekeden alınan AC gerilim, güç kaynağının tasarımına göre doğrultulur, filtrelenir ve anahtarlama katında yüksek frekanslı enerji darbelerine dönüştürülür.

Birçok şebeke girişli izole SMPS tasarımında çalışma süreci genel olarak aşağıdaki aşamalardan oluşur.

1. Giriş Filtresi ve Koruma Devresi

SMPS güç kaynağına gelen şebeke gerilimi ilk olarak giriş filtresi ve koruma elemanlarından geçer.

Bu bölümde tasarıma bağlı olarak şu bileşenler bulunabilir:

• Sigorta

• Varistör (MOV)

• NTC termistör

• Ortak mod bobini

• X ve Y tipi güvenlik kondansatörleri

Giriş filtresi, güç kaynağının oluşturabileceği elektromanyetik girişimi azaltmaya ve şebekeden gelen bazı yüksek frekanslı parazitlerin devreye etkisini sınırlamaya yardımcı olur.

Sigorta aşırı akım durumlarında devreyi korumak üzere tasarlanır. Varistör belirli seviyenin üzerindeki gerilim darbelerini sınırlamaya yardımcı olurken NTC termistör, uygun tasarımlarda ilk enerjilenme anındaki ani akımı azaltmak için kullanılabilir.

2. Doğrultma Devresi

Giriş filtresinden geçen AC gerilim, doğrultucu diyotlar veya köprü diyot aracılığıyla DC gerilime dönüştürülür.

230 V AC şebeke gerilimi, ideal koşullarda tam dalga doğrultma sonrasında yaklaşık 325 V tepe değerine ulaşabilir. Gerçek devrede bu değer şebeke gerilimine, yük durumuna ve devre yapısına göre değişir.

Bu aşamada elde edilen gerilim henüz kararlı bir DC çıkış değildir. Sonraki aşamada filtreleme ve enerji dönüştürme işlemleri gerçekleştirilir.

3. DC Bara ve Filtreleme

Doğrultulan gerilim, büyük kapasiteli elektrolitik kondansatörlerle filtrelenir. Bu kondansatörler enerji depolar ve doğrultma sonrasında oluşan gerilim dalgalanmasını azaltır.

Bazı güç kaynaklarında güç faktörü düzeltme (PFC) devresi bulunur. Aktif PFC kullanılan tasarımlarda doğrultulmuş gerilim, ayrı bir anahtarlama katı üzerinden işlenerek DC bara gerilimi düzenlenir.

DC bara kondansatörlerinde enerji depolanması, güç kaynağı kapatıldıktan sonra bile tehlikeli gerilimlerin kalmasına neden olabilir.

4. Yüksek Frekanslı Anahtarlama

SMPS güç kaynağının temel aşamalarından biri anahtarlama devresidir. Bu bölümde genellikle MOSFET veya başka bir güç anahtarı kullanılır.

Kontrol entegresi, güç anahtarını belirli bir frekansta açıp kapatır. Böylece DC enerji, transformatör veya endüktör üzerinden aktarılabilecek biçimde kontrol edilir.

Anahtarlama frekansı ve görev oranı (duty cycle), güç kaynağının topolojisine ve çalışma koşullarına göre değişir.

MOSFET'in doğru şekilde anahtarlanması için gate sürme sinyalinin uygun olması gerekir. Gate sürme devresinde meydana gelen bir arıza, MOSFET'in doğru çalışmasını engelleyebilir ve güç kaynağının tamamen devre dışı kalmasına neden olabilir.

5. Transformatör veya Endüktör Üzerinden Enerji Aktarımı

İzole SMPS tasarımlarında yüksek frekanslı enerji, transformatör üzerinden çıkış tarafına aktarılır. Transformatör, uygun tasarımda giriş ve çıkış devreleri arasında galvanik izolasyon da sağlar.

İzolesiz SMPS tasarımlarında ise enerji, devrenin topolojisine bağlı olarak endüktör ve diğer güç elemanları üzerinden dönüştürülür.

Transformatörün çalışma frekansının yükseltilmesi, uygun tasarım koşullarında daha küçük bir manyetik bileşen kullanılmasına imkân tanır. Bu özellik, SMPS güç kaynaklarının kompakt olmasını sağlayan faktörlerden biridir.

6. Çıkış Doğrultma ve Filtreleme

Anahtarlama devresinden veya transformatörün sekonder sargısından alınan enerji, çıkış tarafında doğrultulur ve filtrelenir.

Bu aşamada tasarıma göre hızlı diyotlar, Schottky diyotlar veya senkron doğrultma MOSFET'leri kullanılabilir. Çıkış kondansatörleri ve endüktörler, çıkış geriliminin dalgalanmasını azaltmaya yardımcı olur.

Sonuçta elektronik cihazın kullanabileceği uygun DC çıkış gerilimi elde edilir.

7. Geri Besleme ve Gerilim Kontrolü

SMPS güç kaynaklarında çıkış geriliminin yük değişimlerine rağmen istenen seviyede kalması için geri besleme devresi kullanılır.

Geri besleme devresi çıkış gerilimini izler ve kontrol devresine bilgi iletir. Kontrol entegresi de anahtarlama sinyalini değiştirerek çıkış gerilimini düzenler.

İzole güç kaynaklarında geri besleme için optokuplör ve referans devresi kullanılabilir. Bununla birlikte bazı tasarımlar optokuplörsüz veya farklı kontrol yöntemleriyle çalışır.

Geri besleme devresinde meydana gelen arızalar, çıkış geriliminin yükselmesine, düşmesine, dalgalanmasına veya güç kaynağının kararsız çalışmasına neden olabilir.

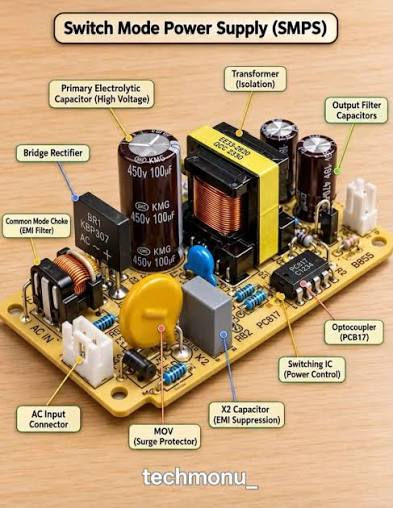

SMPS Güç Kaynağında Kullanılan Elektronik Bileşenler

SMPS güç kaynakları farklı elektronik bileşenlerden oluşur. Bu bileşenlerden birinin arızalanması, güç kaynağının çalışmasını etkileyebilir.

MOSFET

MOSFET, SMPS güç kaynağında anahtarlama elemanı olarak yaygın şekilde kullanılır. Yüksek frekansta açılıp kapanarak enerji aktarımını kontrol eder.

MOSFET arızalarında kısa devre, açık devre veya gate kontrolüyle ilgili sorunlar görülebilir. Ancak MOSFET'in arızalanmasına neden olan kontrol devresi ve çevre bileşenleri de incelenmelidir.

PWM Kontrol Entegresi

PWM kontrol entegresi, güç anahtarının anahtarlama sinyallerini üretir veya düzenler. Anahtarlama frekansı, görev oranı ve bazı koruma fonksiyonları bu entegre tarafından kontrol edilebilir.

Kontrol entegresinin besleme gerilimi oluşmadığında veya entegre çalışmadığında güç kaynağı anahtarlama yapamayabilir.

Diyotlar

SMPS devrelerinde doğrultma, çıkış gerilimini elde etme ve koruma amacıyla farklı diyot türleri kullanılır.

Doğrultucu diyotlar, hızlı diyotlar, Schottky diyotlar ve zener diyotlar devrenin farklı bölümlerinde görev alabilir.

Elektrolitik Kondansatörler

Elektrolitik kondansatörler, enerji depolamak ve gerilim dalgalanmasını azaltmak için kullanılır. Zamanla kapasite kaybı veya ESR artışı meydana gelebilir.

Bu durum güç kaynağının yük altında kararsız çalışmasına, çıkış dalgalanmasının artmasına veya başlatma sorunlarına yol açabilir.

Transformatör ve Endüktörler

Transformatör ve endüktörler, güç kaynağının topolojisine göre enerji aktarımı, gerilim dönüşümü ve akımın düzenlenmesi gibi görevler üstlenir.

Bu bileşenlerde sargı kopukluğu, kısa devre veya fiziksel hasar gibi sorunlar oluşabilir. Ancak arızaların tespiti için uygun ölçüm ve devre analizi gerekir.

Optokuplör

İzole geri besleme kullanılan birçok SMPS tasarımında optokuplör, çıkış tarafındaki kontrol bilgisini giriş tarafına elektriksel bağlantı oluşturmadan aktarır.

Optokuplörün veya çevresindeki referans devresinin arızalanması, çıkış gerilimi kontrolünü etkileyebilir.

SMPS Güç Kaynağı Çeşitleri Nelerdir?

SMPS güç kaynakları, enerji dönüştürme yöntemine ve devre topolojisine göre farklı türlere ayrılır.

Flyback Dönüştürücü

Flyback topolojisi, düşük ve orta güç seviyelerinde yaygın olarak kullanılan bir SMPS yapısıdır. Adaptörlerde, küçük endüstriyel güç kaynaklarında ve yardımcı besleme devrelerinde sık görülür.

Bu topolojide enerji, anahtarlama elemanı ile manyetik bileşen üzerinden belirli aralıklarda depolanır ve çıkışa aktarılır.

Forward Dönüştürücü

Forward topolojisinde enerji, anahtarlama elemanı iletimdeyken transformatör üzerinden çıkışa aktarılır. Uygun güç seviyelerinde ve endüstriyel güç kaynaklarında kullanılabilir.

Buck Dönüştürücü

Buck dönüştürücü, giriş geriliminden daha düşük bir DC çıkış gerilimi elde etmek için kullanılır. Kontrol kartlarındaki yardımcı beslemeler, işlemci beslemeleri ve DC gerilim düşürme uygulamaları bu topolojiye örnek verilebilir.

Boost Dönüştürücü

Boost dönüştürücü, giriş geriliminden daha yüksek bir DC gerilim elde etmek için kullanılır. Bazı PFC devrelerinde ve özel DC-DC güç dönüştürücülerinde kullanılır.

Buck-Boost Dönüştürücü

Buck-boost topolojileri, tasarıma bağlı olarak giriş geriliminin üzerinde veya altında çıkış gerilimi elde etmeyi sağlayabilir. Farklı buck-boost uygulamalarının çıkış polaritesi ve çalışma özellikleri değişebilir.

Rezonanslı Dönüştürücüler

LLC gibi rezonanslı topolojiler, uygun tasarım koşullarında yüksek verimlilik ve düşük anahtarlama kayıpları elde etmek için kullanılabilir. Bu yapılar bazı endüstriyel güç kaynaklarında ve yüksek güçlü dönüştürücülerde tercih edilir.

SMPS Güç Kaynağı Arızaları Nelerdir?

SMPS güç kaynaklarında görülen arızalar, giriş devresinden çıkış filtresine kadar farklı bölümlerden kaynaklanabilir.

1. Güç Kaynağının Hiç Çalışmaması

Cihazın açılmaması veya çıkış gerilimi üretmemesi aşağıdaki sorunlarla ilişkili olabilir:

• Giriş sigortasının atması

• Köprü diyot arızası

• MOSFET'in kısa devre olması

• PWM kontrol entegresinin çalışmaması

• Yardımcı besleme devresinin arızalanması

• Başlatma direnci veya devresinde sorun bulunması

• Çıkış tarafında kısa devre oluşması

Doğru teşhis için girişten çıkışa kadar güç kaynağının ilgili devre bölümleri sistematik olarak incelenmelidir.

2. Çıkış Geriliminin Düşük Olması

SMPS çıkış geriliminin normal değerinin altında kalması; aşırı yük, çıkış diyodu arızası, kondansatörlerde bozulma veya geri besleme devresindeki sorunlarla ilişkili olabilir.

Ölçüm sırasında güç kaynağının yük altında mı yoksa yüksüz mü test edildiği dikkate alınmalıdır. Bazı güç kaynakları belirli bir minimum yük gerektirebilir veya yüksüz durumda farklı davranabilir.

3. Çıkış Geriliminin Dalgalanması

Çıkış geriliminin kararsız olması; kondansatörlerin ESR değerinin yükselmesi, geri besleme devresinin bozulması, lehim bağlantılarındaki sorunlar veya kontrol devresindeki kararsızlık nedeniyle meydana gelebilir.

Bu tür arızalarda yalnızca multimetreyle ölçüm yapmak yeterli olmayabilir. Gerektiğinde osiloskop kullanılarak çıkış dalgalanması ve anahtarlama davranışı incelenir.

4. Sigortanın Sürekli Atması

Sigortanın tekrar tekrar atması, güç kaynağında aşırı akım oluştuğuna işaret edebilir.

Olası nedenler arasında köprü diyot, güç MOSFET'i, PFC katı veya DC bara üzerindeki kısa devreler bulunabilir. Arızanın nedeni belirlenmeden sigortayı tekrar tekrar değiştirmek doğru bir teşhis yöntemi değildir.

5. Güç Kaynağının Yük Altında Kapanması

Güç kaynağı yüksüz durumda çalışırken yük bağlandığında kapanıyorsa çıkış katında sorun, yetersiz güç kapasitesi, aşırı yük veya koruma devresinin devreye girmesi söz konusu olabilir.

Arızanın belirlenmesi için çıkış yükü, gerilim düşümü, akım çekişi ve koruma davranışı birlikte değerlendirilmelidir.

SMPS Güç Kaynağı Arızası Nasıl Tespit Edilir?

SMPS güç kaynağı arızasının tespitinde güvenli ve sistematik bir yöntem izlenmelidir.

1. Görsel inceleme: Yanık izleri, şişmiş kondansatörler, çatlamış bileşenler ve hasarlı lehim bağlantıları kontrol edilir.

2. Giriş devresinin kontrolü: Sigorta, giriş koruma elemanları, doğrultucu ve ilgili bağlantılar incelenir.

3. Kısa devre kontrolü: Güç anahtarı, doğrultucu elemanlar ve DC bara uygun yöntemlerle kontrol edilir.

4. Yardımcı beslemenin kontrolü: Kontrol entegresinin beslemesi ve başlatma devresi incelenir.

5. Anahtarlama sinyalinin kontrolü: Uygun ölçüm ekipmanıyla MOSFET'in gate sinyali ve kontrol devresinin çalışma davranışı değerlendirilir.

6. Çıkış devresinin incelenmesi: Çıkış diyotları, kondansatörler, filtre elemanları ve geri besleme devresi kontrol edilir.

7. Fonksiyon testi: Onarım sonrasında güç kaynağı, uygun güvenlik koşulları ve kontrollü yük altında test edilir.

Şebekeye bağlı SMPS güç kaynaklarının DC bara kondansatörlerinde enerji kesildikten sonra bile tehlikeli gerilim kalabilir. Ölçüm ve onarım işlemleri yalnızca uygun bilgi, ekipman ve güvenlik prosedürleriyle yapılmalıdır. Enerjili devrelerde gelişigüzel ölçüm yapılmamalıdır.

Endüstriyel Elektronik Kart Tamirinde SMPS'nin Önemi

Endüstriyel elektronik kartlarda SMPS devresi, işlemci, haberleşme entegreleri, sensör arayüzleri ve kontrol devreleri gibi bölümlere gerekli besleme gerilimlerini sağlayabilir.

Besleme devresindeki bir arıza, kartın tamamen çalışmamasına veya bazı fonksiyonlarının devre dışı kalmasına neden olabilir. Örneğin bir kontrol kartında işlemci beslemesi oluşmuyorsa cihaz açılmayabilir; haberleşme devresinin beslemesi kararsızsa iletişim sorunları görülebilir.

Bu nedenle endüstriyel elektronik kart tamiri sırasında SMPS devresinin incelenmesi önemlidir. Ancak cihazın açılmaması her zaman SMPS arızası anlamına gelmez. Kontrol devresi, işlemci, kısa devreli yükler veya diğer devre bölümleri de benzer belirtiler oluşturabilir.

Bytim Elektronik olarak endüstriyel elektronik kart tamiri kapsamında, kartın besleme devrelerinin ve ilgili elektronik bileşenlerinin arıza belirtilerine göre değerlendirilmesi önemlidir.

SMPS Güç Kaynağı Tamiri mi, Değişimi mi?

SMPS güç kaynağı arızalandığında tamir veya değişim kararı; arızanın kapsamına, parça bulunabilirliğine, maliyete ve güvenilirlik gereksinimlerine göre verilmelidir.

Onarım, özellikle özel tasarımlı endüstriyel kartlarda veya yedek parça tedarikinin zor olduğu durumlarda avantaj sağlayabilir. Ancak ağır fiziksel hasar bulunan, güvenli şekilde onarılması mümkün olmayan veya onarım maliyeti yeni ürünle karşılaştırıldığında yüksek kalan güç kaynaklarında değişim daha uygun olabilir.

Onarım sonrasında yalnızca çıkış geriliminin ölçülmesi yeterli olmayabilir. Uygun olduğunda yük altında çalışma, çıkış dalgalanması, koruma davranışı ve cihazla uyumluluk da kontrol edilmelidir.

Sık Sorulan Sorular

SMPS ne demektir?

SMPS, İngilizce Switch Mode Power Supply ifadesinin kısaltmasıdır. Türkçede anahtarlamalı güç kaynağı olarak adlandırılır.

SMPS güç kaynağı ile adaptör aynı şey midir?

Her adaptör SMPS olmak zorunda değildir; ancak günümüzde birçok elektronik adaptör anahtarlamalı güç kaynağı teknolojisi kullanır. Adaptör, bir cihazı beslemek için kullanılan ürünün genel adıdır; SMPS ise güç dönüştürme yöntemini ifade eder.

SMPS güç kaynağı neden arızalanır?

Aşırı gerilim, aşırı akım, yüksek sıcaklık, kondansatör yaşlanması, yarı iletken arızaları, kötü bağlantılar ve çıkış tarafındaki kısa devreler SMPS arızalarına neden olabilir.

SMPS güç kaynağında MOSFET neden yanar?

MOSFET; aşırı akım, yüksek gerilim darbeleri, yetersiz gate sürme, kontrol devresi arızası veya çıkış tarafındaki kısa devre nedeniyle zarar görebilir. MOSFET değiştirildiğinde arızaya neden olan diğer devreler de incelenmelidir.

SMPS güç kaynağı tamir edilebilir mi?

Birçok SMPS güç kaynağında arızalı bileşenlerin değiştirilmesi veya devre onarımı mümkün olabilir. Ancak tamir edilebilirlik, hasarın kapsamına ve uygun parçaların bulunabilirliğine bağlıdır.

SMPS çıkış gerilimi neden sürekli değişir?

Çıkış geriliminin değişmesi; geri besleme devresindeki sorunlar, aşırı yük, bozuk kondansatörler, kararsız anahtarlama veya koruma devresinin devreye girmesi gibi nedenlerden kaynaklanabilir.

Sonuç

SMPS güç kaynakları, modern elektronik sistemlerde elektrik enerjisinin verimli ve kontrollü şekilde dönüştürülmesini sağlayan temel devrelerdir. Doğrultma, anahtarlama, enerji aktarımı, çıkış filtreleme ve geri besleme aşamaları birlikte çalışarak elektronik cihazların ihtiyaç duyduğu besleme gerilimini üretir.

SMPS arızalarında yalnızca görünen hasarlı bileşeni değiştirmek yerine arızanın temel nedeninin belirlenmesi gerekir. MOSFET, PWM kontrol entegresi, doğrultucu, kondansatör veya geri besleme devresinde oluşan sorunlar benzer belirtilere neden olabilir.
